ELEVATOR KIT, AE-xA Series
最終更新2025年1月29日
| AE-xシリーズは、KTタワー用に作られたアンテナ昇降キットです。 このキットは台車(アンテナのローテータ部)のみが上下する機構で、一般的な重いタワーを上下させる構成に比べ、小さなウィンチで高速に昇降させることが可能です。台車は最下部まで下げられ、アンテナの据付工事も容易です。更に、強風時にアンテナを下げる条件にすれば、タワーの許容受風面積以上のアンテナを据付けても、台風等の大風でも安心です。台車は最上部の上昇時にはローテータ部がピンロックされ、アンテナ方位の振れもありません。そして、2本のレール上を台車が上下するシンプルな構成の為、据付や保守が簡単で、既に建設済のタワーにも据付る事が可能です。 |
クリエート・デザイン KTシリーズタワー用アクセサリー
| タワーアクセサリー・オプション品 | |||
| エレベーターキット | 適用タワー | 価格 (税込) | ラジオクラフト 特価税込販売価格 |
| AE-1A11C | KT11C | ￥193,160 | ￥158,000 |
| AE-1A13C | KT13C | ￥212,630 | ￥174,000 |
| AE-1A15C | KT15C | ￥232,320 | ￥190,000 |
| AE-1A18C | KT18C | ￥256,190 | ￥210,000 |
| AE-2A-15 | KT15R | ￥234,520 | ￥192,300 |
| AE-2A-18 | KT18R | ￥259,160 | ￥212,500 |
| AE-2A-20 | KT20R | ￥279,730 | ￥229,300 |
| AE-2A-22 | KT22R | ￥303,380 | ￥248,700 |
| 上記以外のタワー用、その他はお問い合わせください | |||

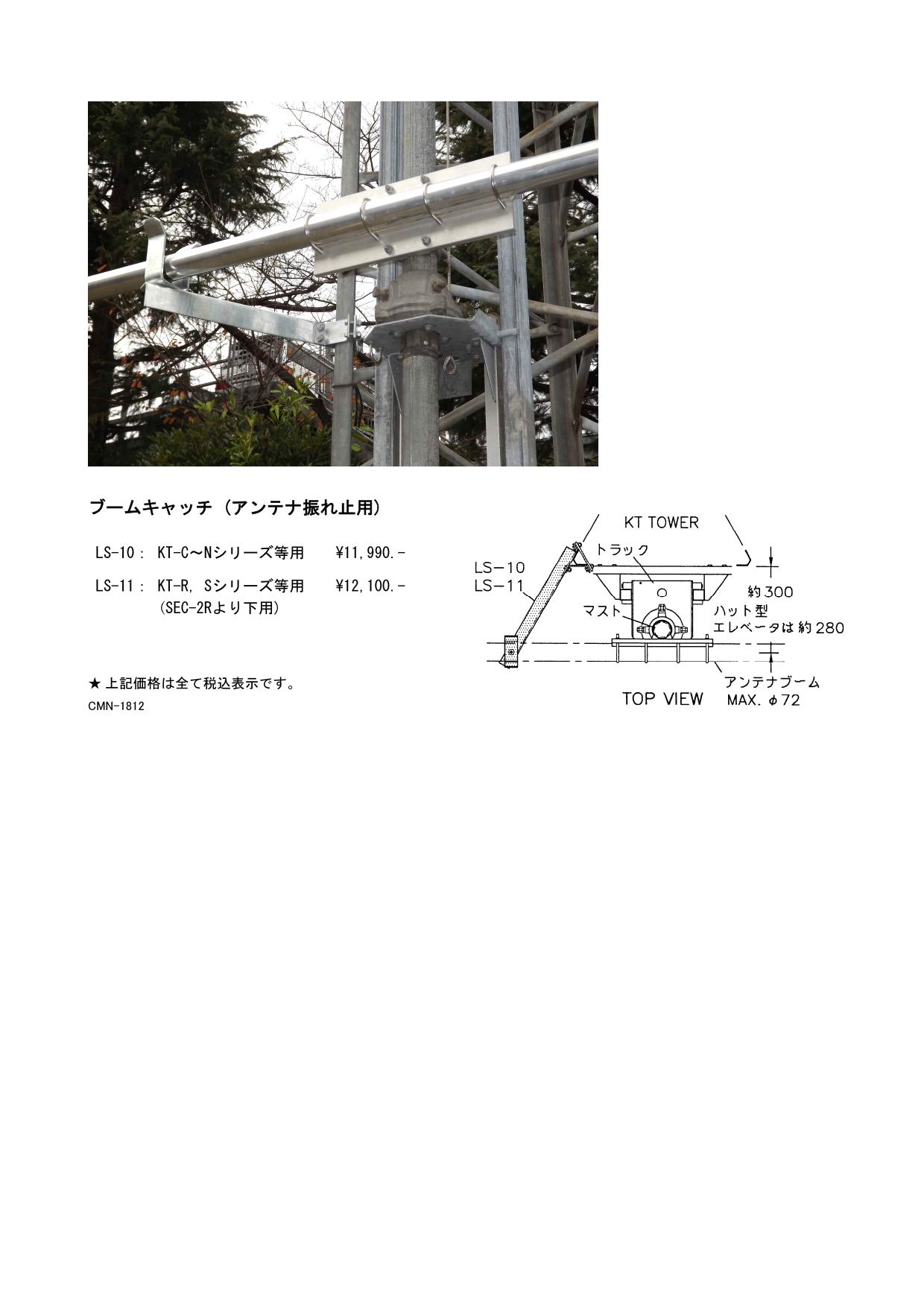

| LS-10 | ブームキャッチ(アンテナ触れ止用) KT-C~N用 | ||
| LS-11 | ブームキャッチ(アンテナ触れ止用) KT-R,S用 | ||
| エレベータには手動ウィンチが含まれています 手動キットから電動ウィンチに変更の場合の加算料金は ￥201,850 (税込)です | |||
| 通常のキットには4mmステンレスワイヤーが付属してきます。 AE-xシリーズは、KTタワー用に作られたアンテナ昇降キットです。 このキットは台車(アンテナのローテータ部)のみが上下する機構で、一般的な重いタワーを上下させる構成に比べ、小さなウィンチで高速に昇降させることが可能です。台車は最下部まで下げられ、アンテナの据付工事も容易です。更に、強風時にアンテナを下げる条件にすれば、タワーの許容受風面積以上のアンテナを据付けても、台風等の大風でも安心です。台車は最上部の上昇時にはローテータ部がピンロックされ、アンテナ方位の振れもありません。そして、2本のレール上を台車が上下するシンプルな構成の為、据付や保守が簡単で、既に建設済のタワーにも据付る事が可能です。 |
|||
| 電動ウィンチ | 価格 (税込) | ||
| ED-150-1 | KT-N、M、C | ￥243,430 | お問い合わせください |
| 下部リミットスイッチLS-2 | オプション品です。 取り付け金具、ケーブル4m付 | ￥10,560 | |
| ED-150-1は、CDアンテナエレベータAE-xシリーズ用の電動型ウィンチです。 手動型と比べ短時間で用意にアンテナトラックを昇降する事が出来､昇降速度は8m/分です。 |
|||
| その他のアクセサリー | 価格 (税込) | ||
| アンテナマスト M1 | 49Φ 3000mm 8.5kg | ￥6,600 | お問い合わせください |
| アンテナマスト M2 | 49Φ 4000mm 11kg | ￥8,800 | |
| アンテナマスト M3 | 61Φ 3000mm+54Φ 2600mm 21kg 全長5250mm |
￥35,860 | |
| アンテナマスト M4 | 61Φ 3000mm(一部2重パイプ)+54Φ 2600mm 28kg 全長5250mm | ￥44,000 | |
| マストベアリングCK46 | 適合マスト径 40～65Φ | ￥7,590 | |

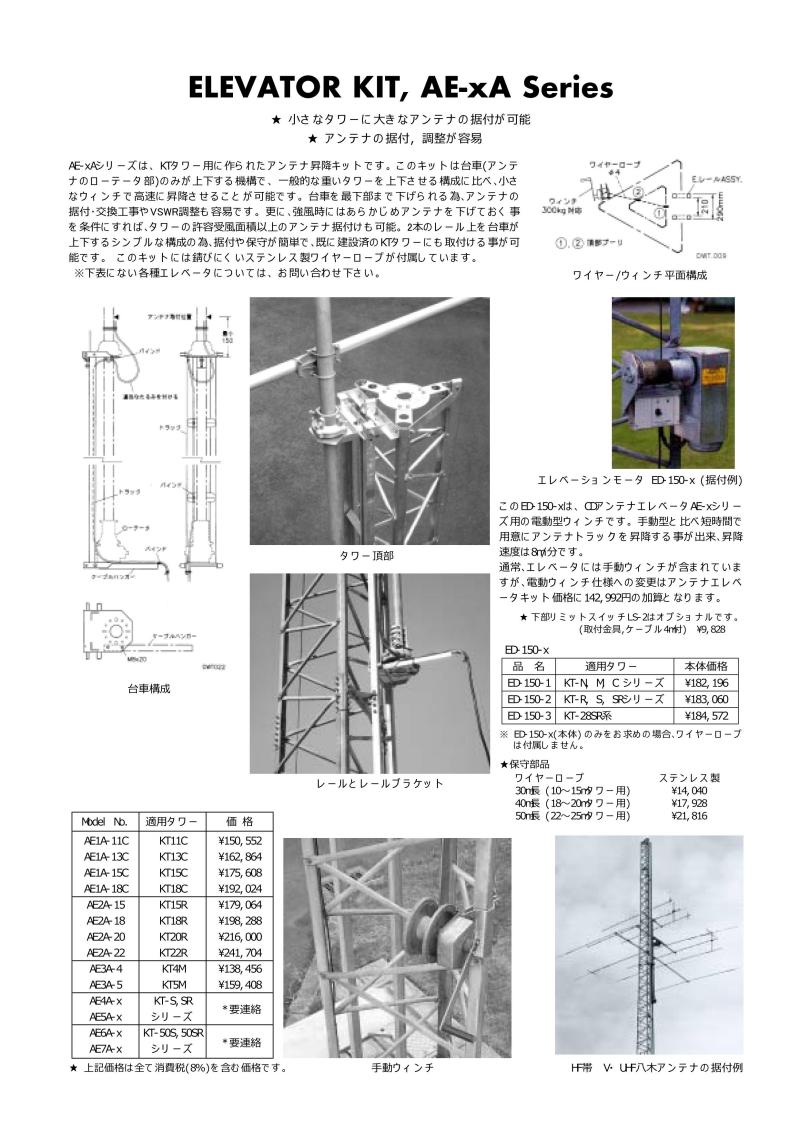

カタログクイックイメージ jpg ＞＞ P1 詳しくはアンテナアクセサリーPDFでご覧ください
