交換後の電源トランス 大型バンドスイッチ 入力同調回路 ロード側追加コンデンサ ＲＦデッキ内部 ＲＦＣチョーク
真空管ソケット裏 メーター分流回路 ヒーターチョーク ＲＦデッキ前側 ヒータートランス リアパネル 高圧コネクタ
電源トランス 改造前

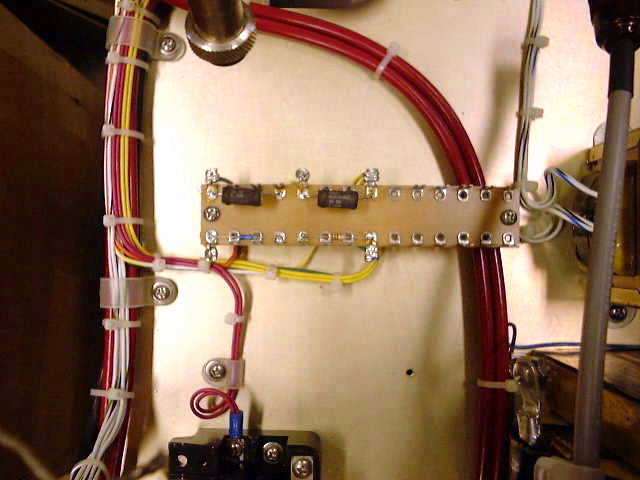

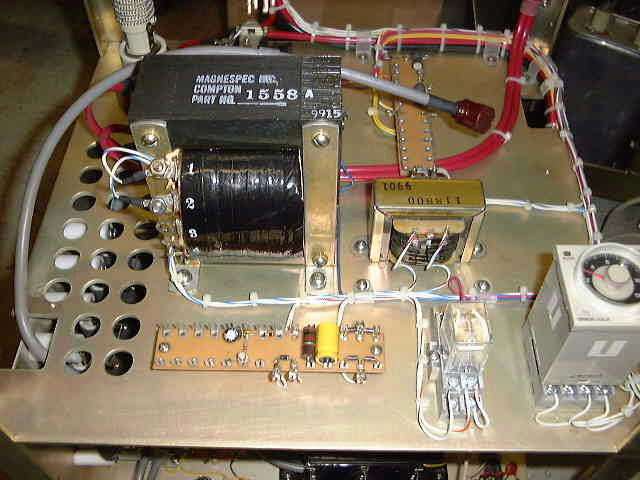

電源トランス 交換後

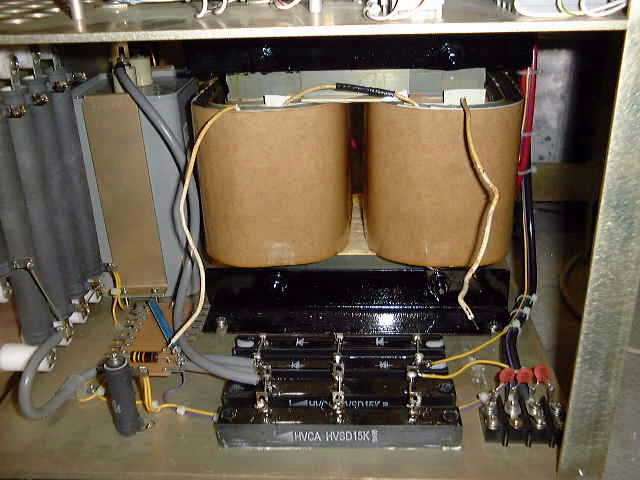

トランス・ブリッジダイオードとも約２倍の容量 ＳＳＢ７ＫＷに対応！

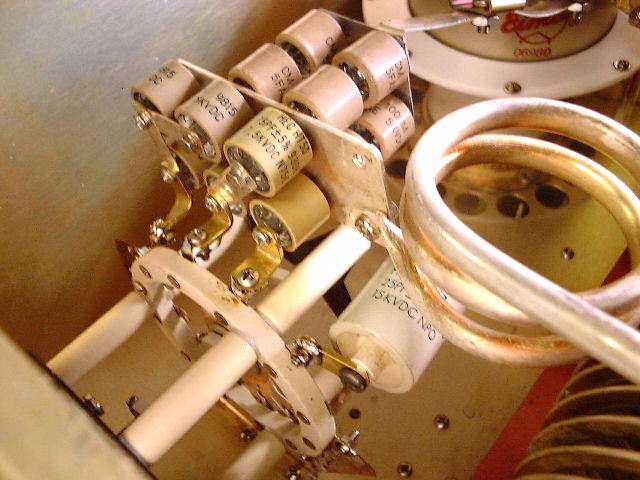

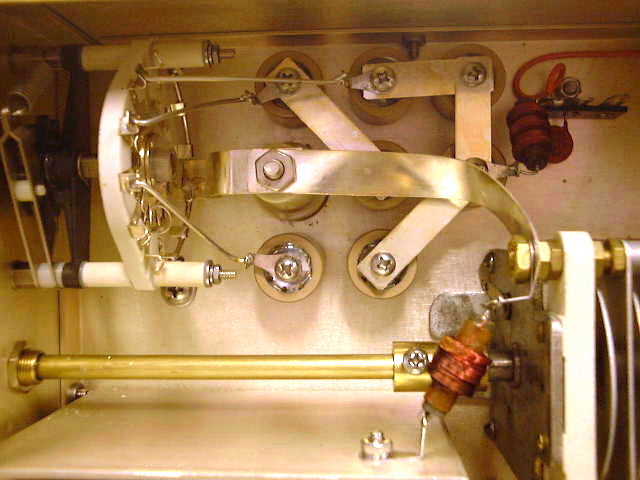

旧バンドスイッチ 今回高耐圧の物に交換しました
交換前
交換後
入力同調回路

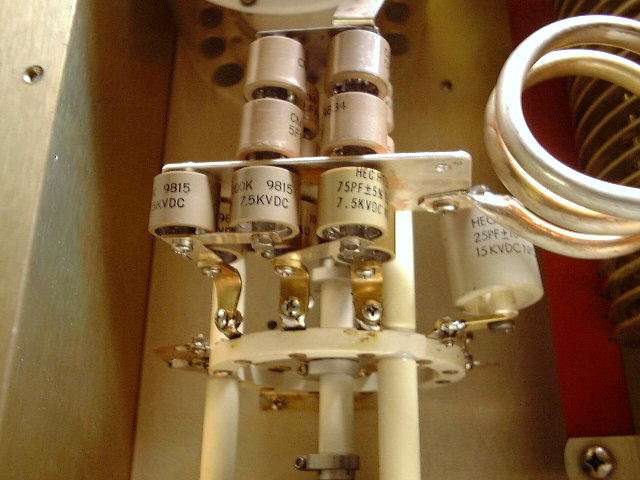

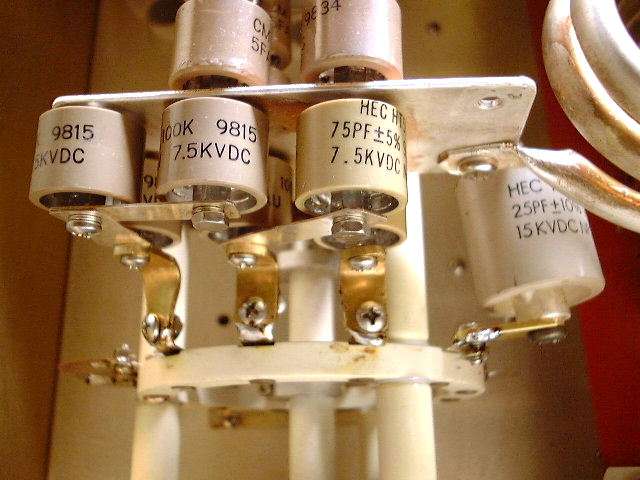

ロード追加用コンデンサ ７−３．５−１．９ＭＨｚに使用

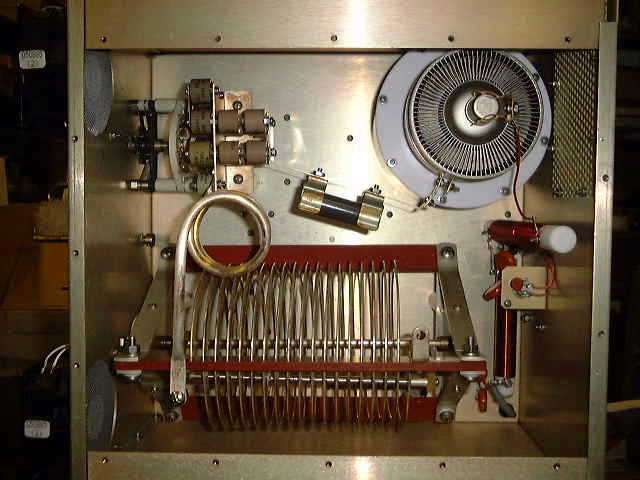

ＲＦ部 ３ＣＸ３０００Ａ７とローラーインダクター（バリＬ）

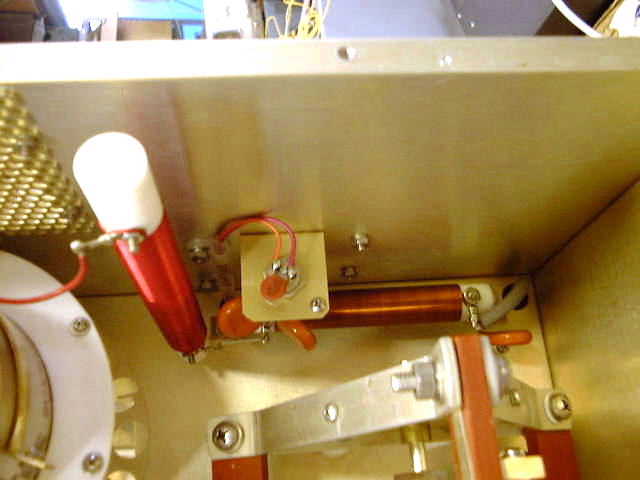

ＲＦＣ チョークコイル

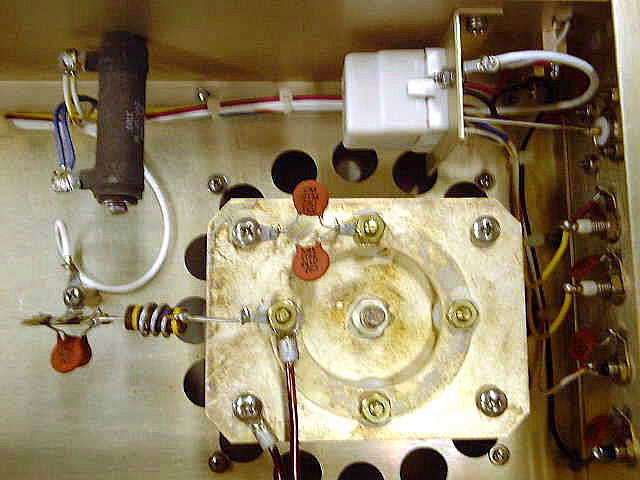

真空管ソケット周り
メーター分流用抵抗

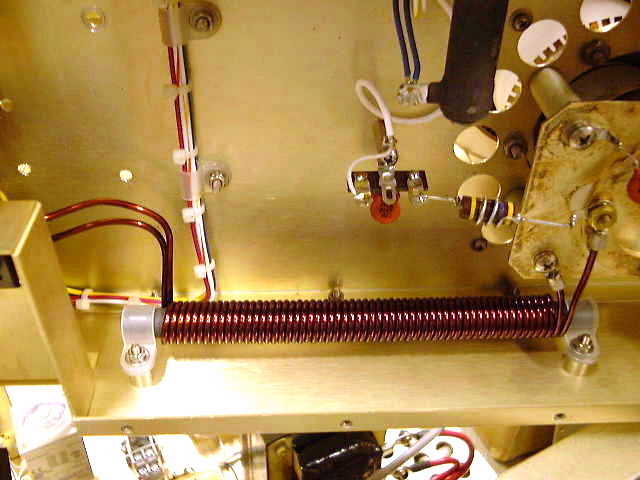

ヒーターチョーク 新型は少し線径が太くなっています

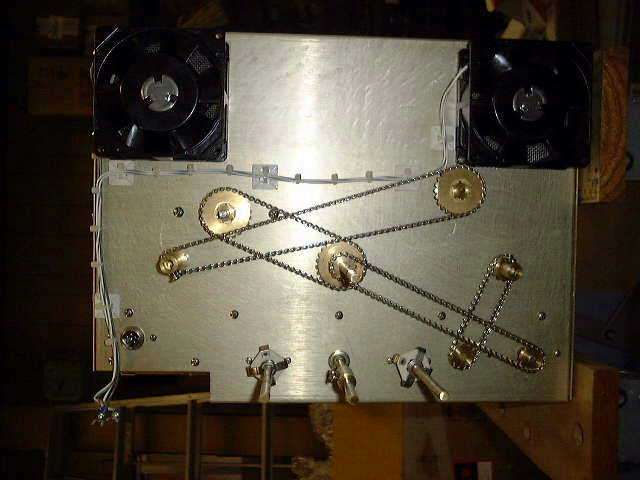

ＲＦデッキ全面部
ヒータートランスと制御部

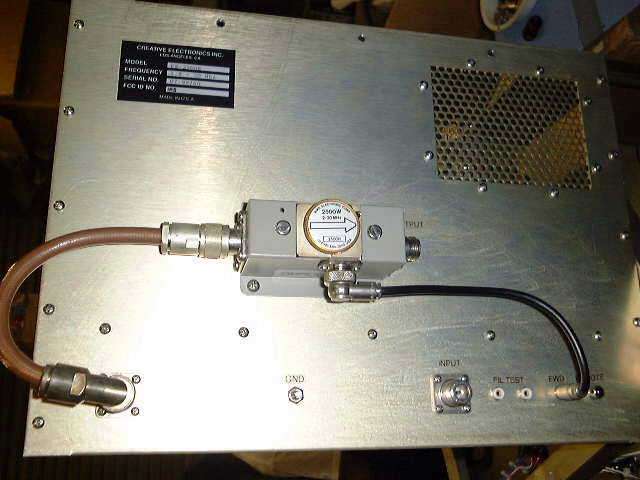

リヤパネル

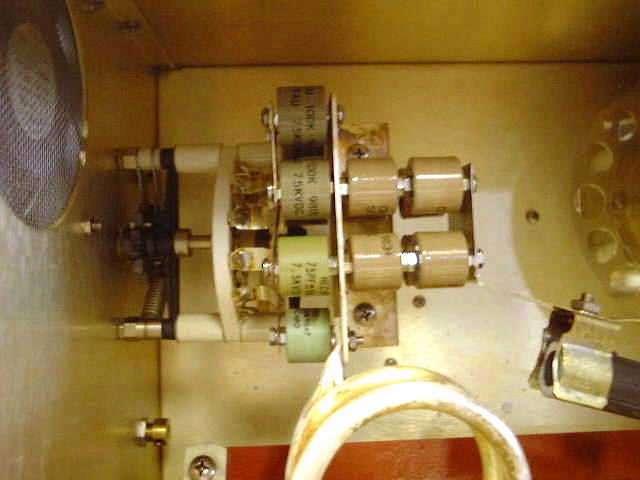

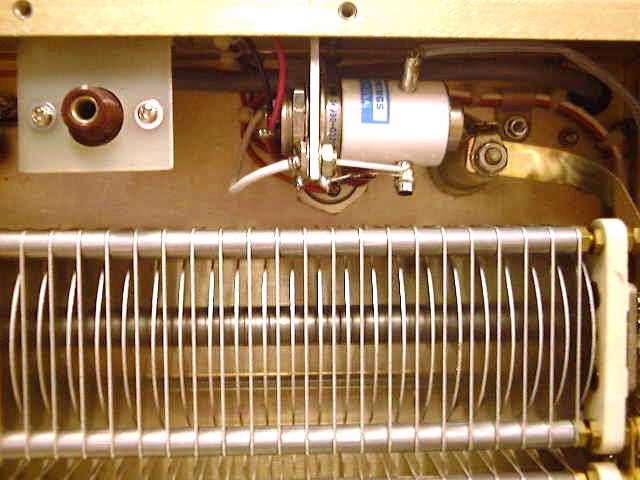

高圧コネクタ部とロードバリコン コネクタ台座はアルミ板からガラスエポキシ板に交換しています（高圧対策）
