クリエートデザイン HF八木アンテナ CY783
 |
 |
|---|---|
| CY783 Yagi Antenna 3.5-3.8MHz 3-Element |

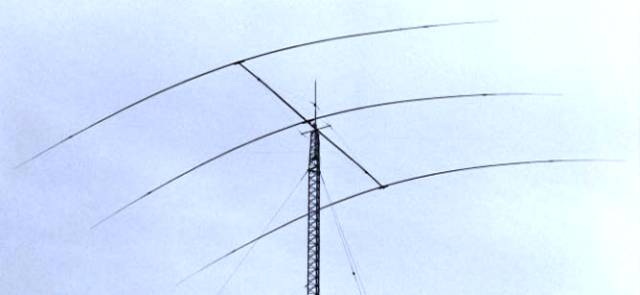

このCY783は3.5MHz, 3.8MHz帯の3エレメント短縮エレメント型八木アンテナです。 最適通信距離は1000km以上に適し、5000km以上で大きな期待が得られ、このバンドの一般的な高利得アンテナである短縮型2エレメント八木系アンテナより更に高性能を求める要求に対応しています。 CY783の各エレメントはフルサイズ型の約75％(3.8MHz)長で、利得を定めるエレメントスペーシィングは、利得より高いF/B比と小型化を考慮したナロースペース型です。エレメントの短縮による狭帯域性は、輻射器、反射エレメントの最適周波数を多チャンネルリレー制御することにより広帯域に渡って高性能化を実現しています。 このCY783は、高性能であると同時に大型、大重量である為、据付る為の鉄塔，ローテータの強度は大きなものが必要です。又アンテナの据付高としては少なくとも30mで、高い効果を得るには約40m以上必要です。 |
| 周波数帯 | 3.5，3.8 MHz 3-チャンネル, 3.52-3.56-3.80 MHz リレーコントロール. 電源12VDC |
| 利得 | 3.8MHz 8～10 dBi/ 500km以上, 最大放射角25ﾟ/40m高 3.5MHz 7～9 dBi |
| F/B比 | 3.8MHz 20 dB / 3.5MHz 16 dB |
| F/S比 | 3.8MHz 28 dB / 3.5MHz 25 dB |
| インピーダンス | 50Ω |
| ＶＳＷＲ | 1.3以下/ 最良 |
| 耐電力 | 平均/PEP. CY783-1, 2/ 4 kW (入力コネクタM ) CY783-2, 5/10 kW (入力コネクタHN ) |
| エレメント数 | 3 |
| エレメント長 | (最長) 29.2 m |
| ブーム長 | 16.4 m |
| 回転半径 | 17 m |
| 適合マスト径 | φ60～77 mm |
| 耐風速 | 40 m/s |
| 受風面積 | (荷重) 3.5㎡ (約450 kg･f 40m/s時) |
| 質量 | 160 kg |
| 特徴 | エレメント29m長の小型化 3-チャンネル切換でフルサイズに匹敵 （推奨地上高: 35 m以上） 推奨ローテータCD RC10S又は相等以上の仕様のもの。 ブレーキ耐力: 400kg･m以上 |
