タワー仕様、販売価格表 表示以外の価格についてのお問い合わせ・ご確認はラジオクラフトまでお願いします

KT-Cシリーズは、CDの40年間にわたるKT-Nシリーズの実績をふまえ、新たに開発された小〜中型アンテナ用高性能自立型タワーです。スリムでありながら高い強度を持っていますので、狭い敷地でも安心して大きなアンテナを上げることが出来ます。このシリーズは、地上高10.6〜17.7mの4種類があります。このタワーは、強度を決定づける主柱材を大きくし、スリムな形状ながら比較的大きなアンテナの据付を考慮した設計がなされています。据付アンテナとしては、ハム用HF帯八木アンテナとV・UHF 帯八木アンテナ等のスタック形や、共聴用V・UHFアンテナ等の据付に適しています。又、エレベータシステムの増設によりアンテナの据付易さやアンテナの大型化等が可能です。タワーの各セクションは2.44m長で、頂部で41p,下部では60pの三角形です。
KT-Rシリーズは中〜大型アンテナ用15〜22m高KT-Cシリーズより、高さと据付アンテナの大型化が可能KT-Rシリーズは、中〜大型アンテナ用の自立型三角タワーです。構造は3本のレールとブレスが接合された軽重量で大強度のタワーです。側面から見た形状は、上部2段が幅40pのストレートで、3段目より6段目までテーパー状に拡大(幅1m)され、そのままストレートに基礎に至ります。これはなるべく基礎面積を要しないようにした為です。一般に自立型タワーの形状は、下部が大きく上部が小さいピラミッド状になるのが理想的ですが、KT-Rシリーズは形状を大きくせずに部材や構造を変えて各応力に対応しています。これらの設計は計算だけではなく、数多くの応力状況をもとに実験され、最適な構造設計がなされています。特に三角形自立タワーにおいて重要なネジレ,たわみ,強度の方向性が考慮されています。又、耐落雷や優れた建設性を得る為に、基礎部にはアンカープレートが付いています。その為、タワーの垂直を楽に出すことが出来ます。更に、避雷用アースにもなります。

無線用鉄塔 クリエートデザインアマチュア無線用タワー

タワー、エレベーターキット、タワーアクセサリー

MODEL 地上高m 許容負荷
45m/s m2
コンクリート
立米
本体重量Kg
KT-C Series          8%
税込み価格
 ラジオクラフト
税込特価
KT11C 10.6 3.5 1.0 190 ¥206,064 ¥165,000
KT13C 13.0 2.3 1.0 215 ¥238,464 ¥191,000
KT15C 15.3 2.0 1.5 255 ¥281,664 ¥225,400
KT18C 17.7 1.8 1.5 305 ¥327,024 ¥261,700
KT-R Series          8%
税込み価格
ラジオクラフト
税込特価
KT15R 15.0 3.5 2.0 295 ¥298,620 ¥238,900
KT18R 17.5 3.0 2.5 360 ¥365,040 ¥292,100
KT20R 20.0 2.4 3.0 430 ¥439,560 ¥351,700
KT22R 22.3 2.0 4.0 495 ¥516,240 ¥413,000
KT-S, SR Tower   許容負荷
45m/s m2
地耐力7t/m2の場合   8%
税込み価格

ラジオクラフト
税込特価

KT20S 19.9 2.7 4.0 420 ¥480,384 ¥384,400
KT20SR 19.8 3.6 5.2 480 ¥539,784 ¥432,000
KT20SRB  19.8 4.5     ¥626,400 ¥502,000
KT22S 22.3 2.5 5.2 505 ¥572,184 ¥457,800
KT22SR 22.5 3.4 6.0 570 ¥642,384 ¥514,000
KT22SRB  22.3 4.2      ¥747,360 ¥597,000
KT25S 24.7 3.2 8.1 670 ¥761,400 ¥609,000
KT25SR 24.7 4.5  9.7 690 ¥873,504 ¥698,000
KT27SR 27.2 3.8 12 810 ¥993,384 ¥794,000
KT28SR 27.9 4.0 13 800 ¥1,358,640 ¥1,086,000
KT35SR 33.4 3.6    1190 ¥1,870,560 ¥1,496,000
KT38SR 39.0 3.2   1650 ¥2,581,200 ¥2,064,000
KT45SR 44.5 2.5   2250 ¥3,189,240 ¥2,550,000
KT50SR 49.9 2.0   2930 ¥4,123,440 ¥3,298,000
KT-N Tower  地上高/全長 支線段数/許容負荷45m/s m2     8%
税込み価格

 ラジオクラフト
税込特価
KT9N 20.5/22.0 1/4.2 1.1 330 ¥369,360 ¥295,500
KT10N 22.9/24.4 1/5.3 1.1 390 ¥420,552 ¥336,500
KT11N 25.3/26.8 1/5.3 1.1 430 ¥461,592 ¥369,300
KT12N 27.8/29.3 2/5.3 1.1 470 ¥509,112 ¥407,300
KT13N 30.2/31.7 2/5.3 1.2 510 ¥550,152 ¥441,000
KT15N 35.1/36.6  3/6.6 1.2 600 ¥662,040 ¥530,000
KT17N 40/41.4 3/6.6 1.2 680 ¥744,120 ¥595,300
KT18NL  44.3nbsp; 3/6.6 1.2 720 ¥792,720 ¥634,000
KT20NL  49.2  4/6.6 1.3  800 ¥896,400 ¥634,000
KT22NL  54.1 4/6.6 1.3  910 ¥993,600 ¥794,000
KT25NL  61.4 4/6.6 1.3 1030 ¥1,139,400 ¥911,000
支線材等はオプショナルで本体価格の約30〜40%です
KT-M Series   支線段数/      8%
税込み価格

ラジオクラフト
税込特価

KT2M 4.87 1/3.6   51 ¥78,840 ¥63,000
KT3M 7.30 1/3.6   75 ¥111,240 ¥89,000
KT4M 9.80 1/3.6   100 ¥143,640 ¥115,000
KT5M 12.20 1/3.6   130 ¥180,360 ¥144,300
KT6M 14.60 1/3.6   160 ¥214,920 ¥172,000
KT7M 17.30 2/3.6   190 ¥249,480 ¥199,600
KT8M 19.50 2/3.6   220 ¥284,040 ¥227,200

クリエート・デザイン KTシリーズタワー用アクセサリー
2016年8月21日より価格改定となります タワー、エレベーターキット、タワーアクセサリー 速報版 税別定価表はこちら


タワーアクセサリー・オプション品
エレベーターキット 適用タワー 8%
税込み価格
 ラジオクラフト
税込特価
AE-1A11C KT11C ¥162,864 ¥131,000
AE-1A13C KT13C ¥175,824 ¥141,000
AE-1A15C KT15C ¥189,864 ¥152,000
AE-1A18C KT18C ¥207,360 ¥166,000
AE-2A-15 KT15R ¥193,104 ¥155,000
AE-2A-18 KT18R ¥214,704 ¥171,800
AE-2A-20 KT20R ¥233,280 ¥187,000
AE-2A-22 KT22R ¥261,144 ¥208,900
通常のキットには4mmステンレスワイヤーが付属してきます
AE-xシリーズは、KTタワー用に作られたアンテナ昇降キットです。このキットは台車(アンテナのローテータ部)のみが上下する機構で、
一般的な重いタワーを上下させる構成に比べ、小さなウィンチで高速に昇降させることが可能です。台車は最下部まで下げられ、アンテナの据付工事も容易です。更に、強風時にアンテナを下げる条件にすれば、タワーの許容受風面積以上のアンテナを据付けても、台風等の大風でも安心です。台車は最上部の上昇時にはローテータ部がピンロックされ、アンテナ方位の振れもありません。そして、2本のレール上を台車が上下するシンプルな構成の為、据付や保守が簡単で、既に建設済のタワーにも据付る事が可能です。
     8%税込み価格 ラジオクラフト
税込特価

ED-150-1 KT-N、M、C ¥198,396 ¥158,800
ED-150-2 KT-R、S、SR ¥199,260 ¥159,500
ED-150-3 KT-SRB、25SR ¥200,772 ¥160,700
ED-150-xは、CDアンテナエレベータAE-xシリーズ用の電動型ウィンチです。手動型と比べ短時間で用意にアンテナトラックを昇降する事が出来、昇降速度は8m/分です。通常、エレベータには手動ウィンチが含まれていますが、電動ウィンチ仕様への変更はアンテナエレベータキット価格に142,992円の加算となります。
★ 下部リミットスイッチLS-2はオプショナルです。(取付金具,ケーブル4m付) \9,828

タワー価格表作成日 2016年11月

タワーのPDFカタログを見る
カタログ内容

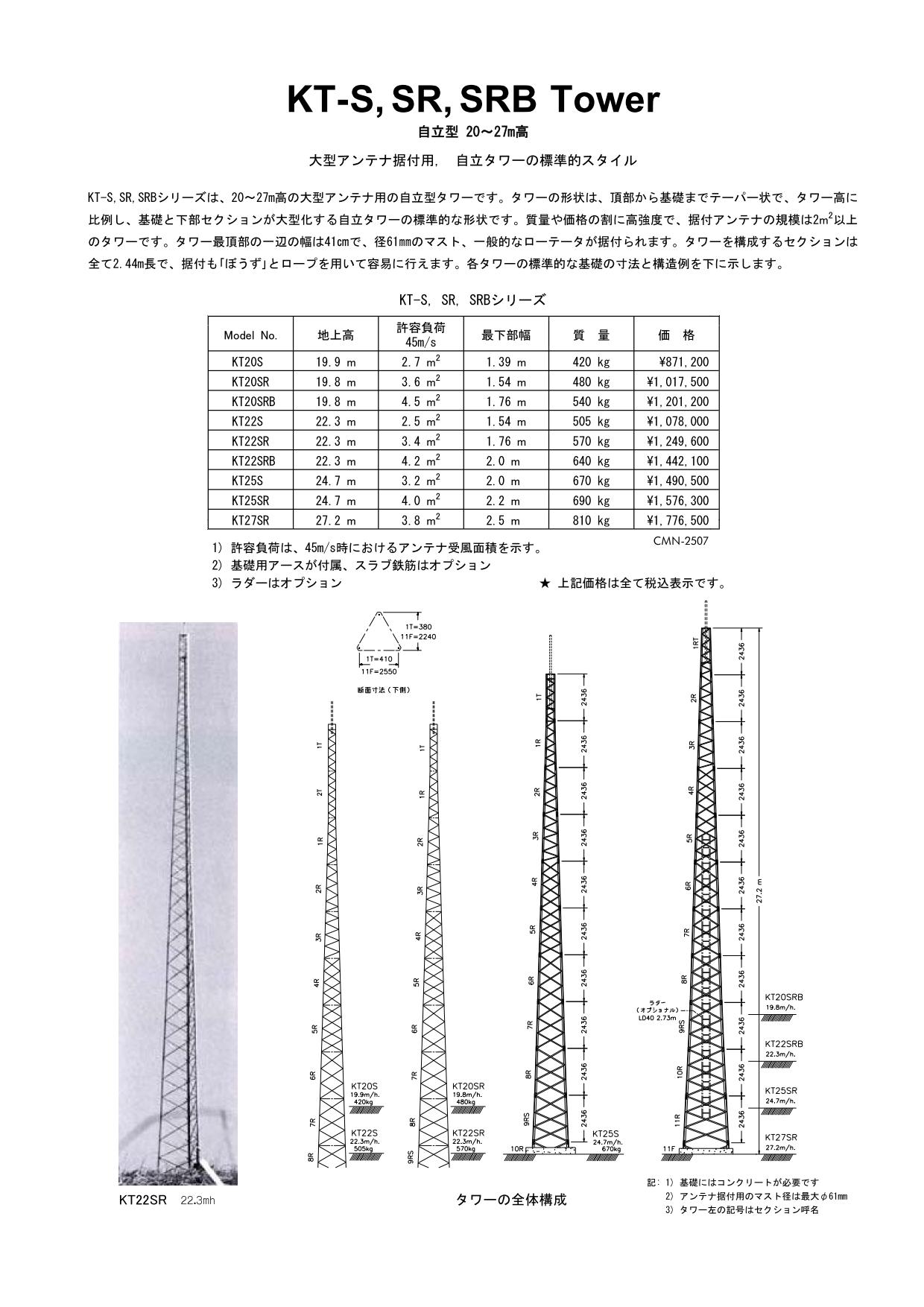

KT-C Series 小〜中型アンテナ用11〜18m高,  KT-R Series 中〜大型アンテナ用15〜22m高, KT-S SR  SRB Tower 自立型20〜27m高

KT18C


エレベーターキットのPDFカタログを見る

アンテナ、アクセサリー等 お買い上げ金額が3万4千円以下の場合は送料がかかります

価格が-の物 その他KTシリーズの価格お問い合わせの場合はラジオクラフト鶴田までお願いします


ローテーター仕様・価格表はこちら
