以下の画像はラジオクラフト当社工事の様子です

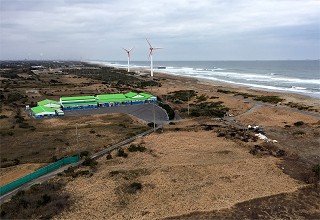

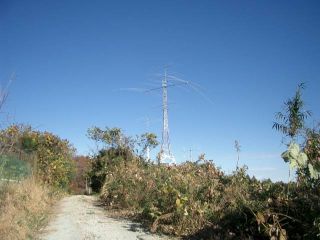

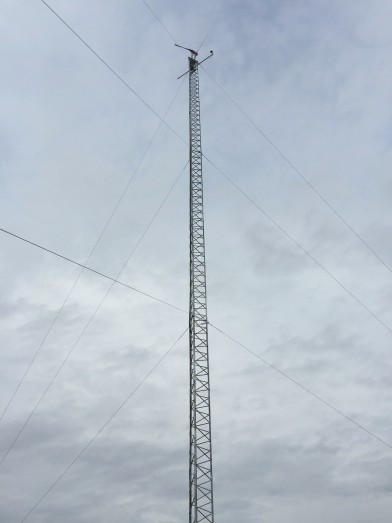

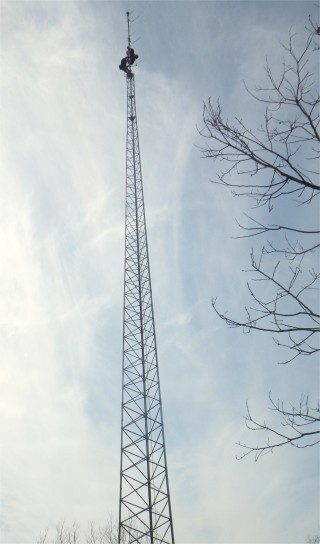

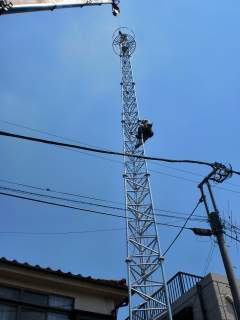

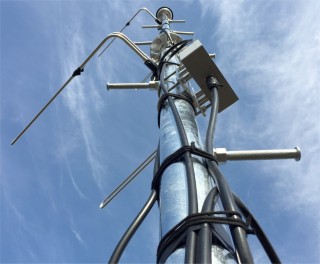

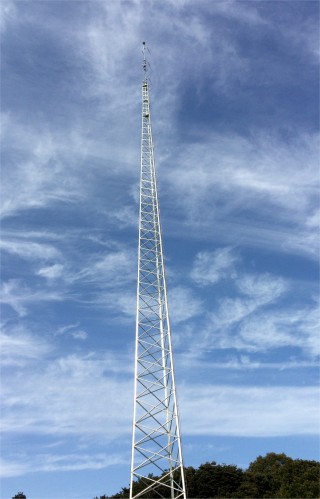

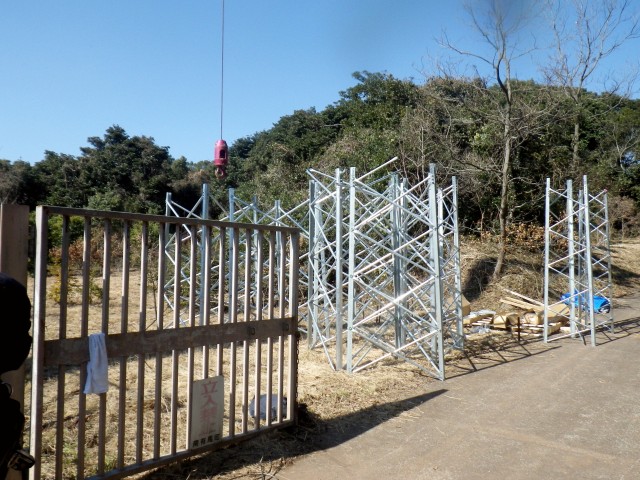

2017年 FMサテライト局アンテナ、銚子の風響観測用タワーの設置 30m 、



------------------------------------------------------------------------------------------------------

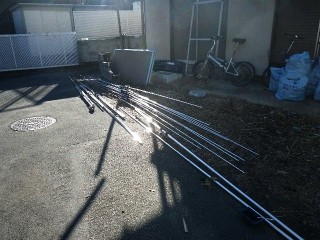

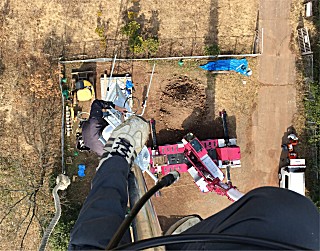

2015年 当社工事の様子です

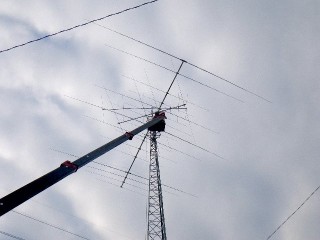

WORLD WIND 21J H

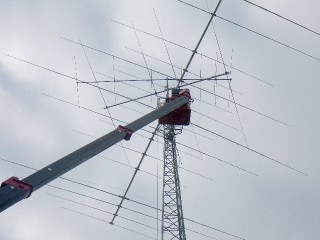

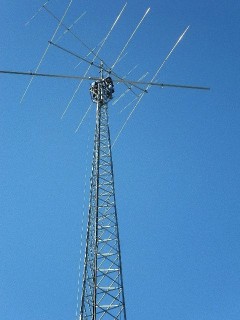

ドイツ製 OPTI BEAM OB17-4

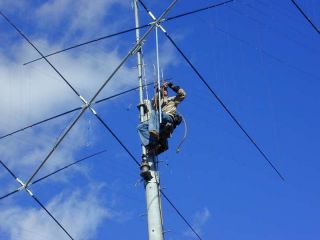

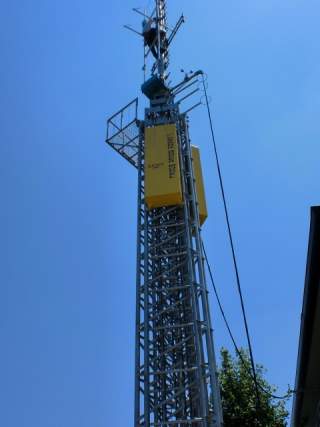

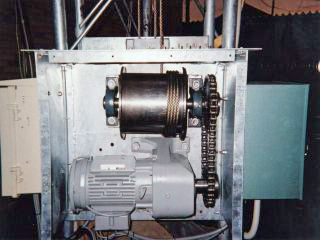

2009年5月 WW 21m 工事とコーナー、ドラム部の様子

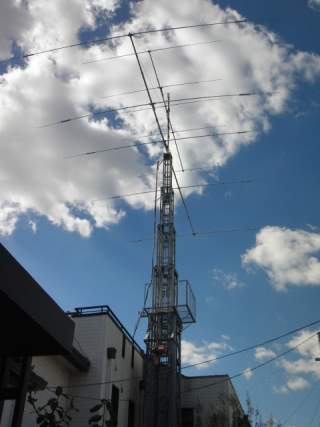

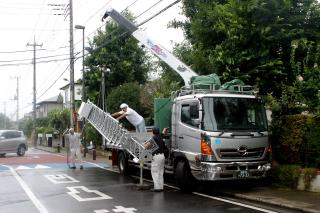

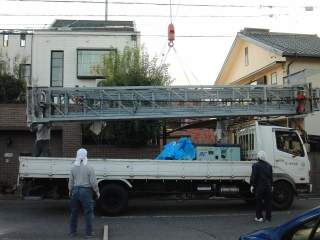

2010年6月 旧タワー撤去 クランクアップタワー新設

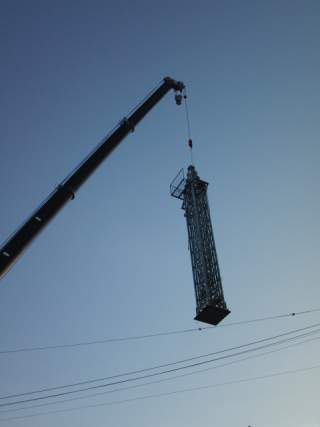

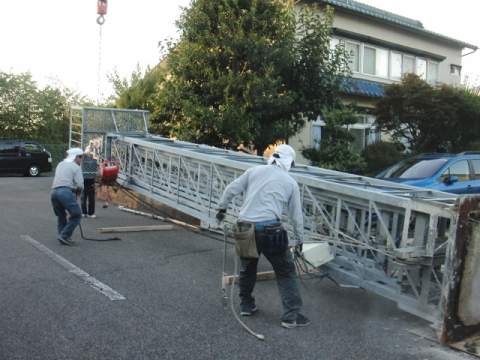

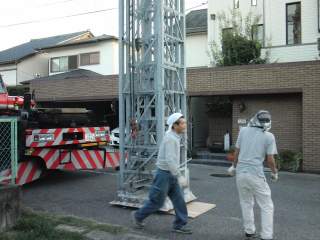

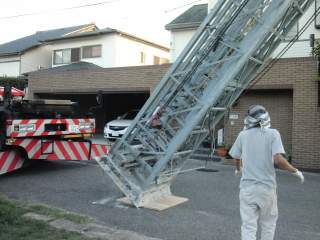

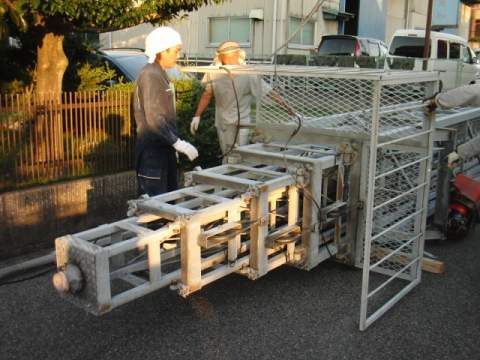

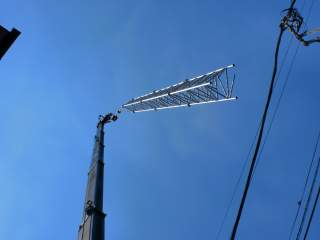

2010年7月 タワー撤去 ペイント等でフランジのボルトは抜けません クレーンで吊りながら切断解体となりました


2010年8月

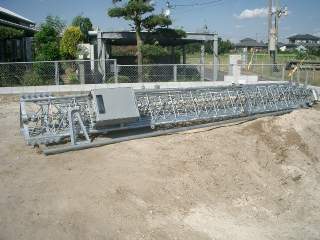

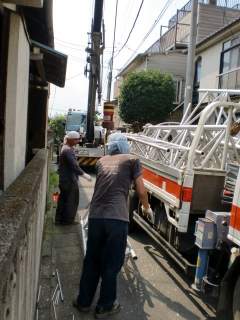

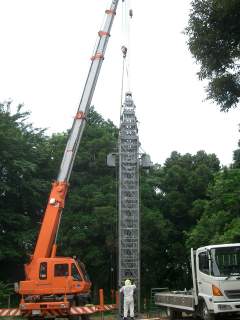

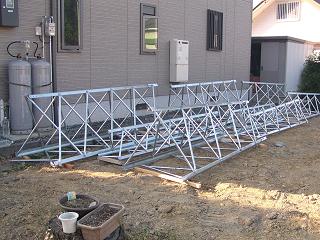

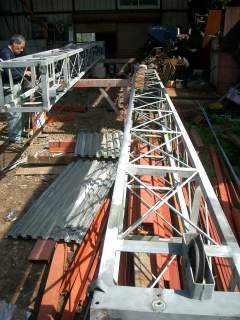

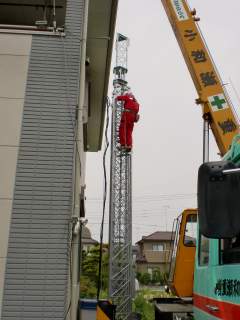

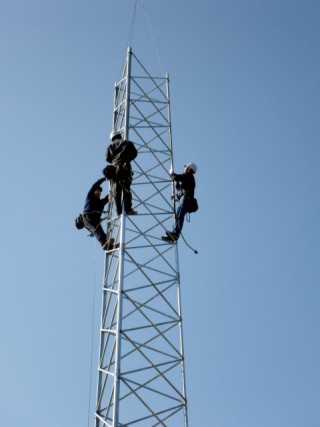

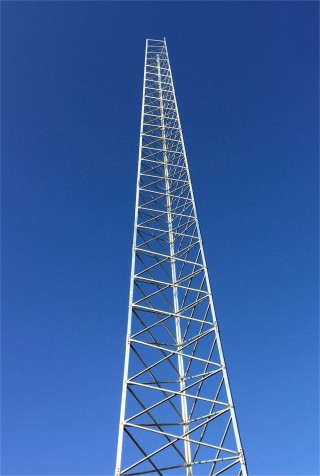

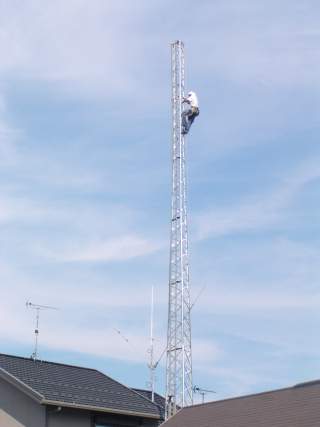

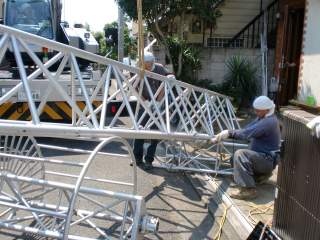

2010年9月 クリエート自立タワー工事




2010年9月ATK-32DXの撤去工事 (愛知県)

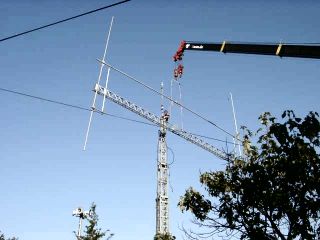

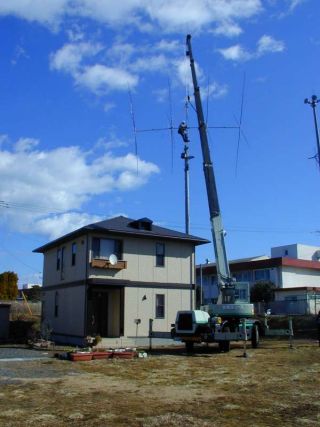

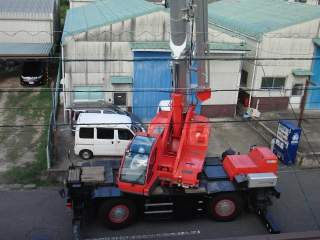

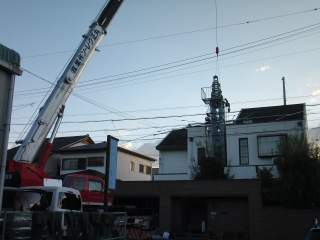

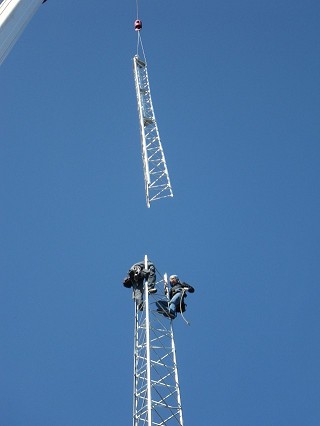

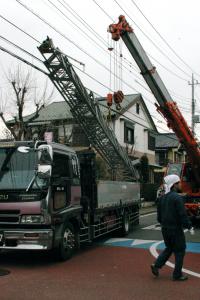

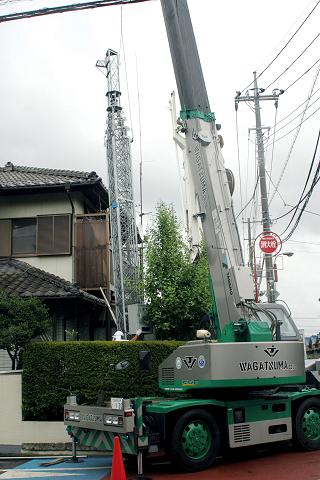

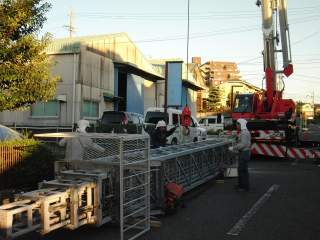

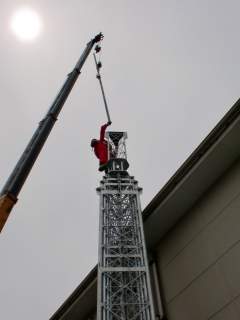

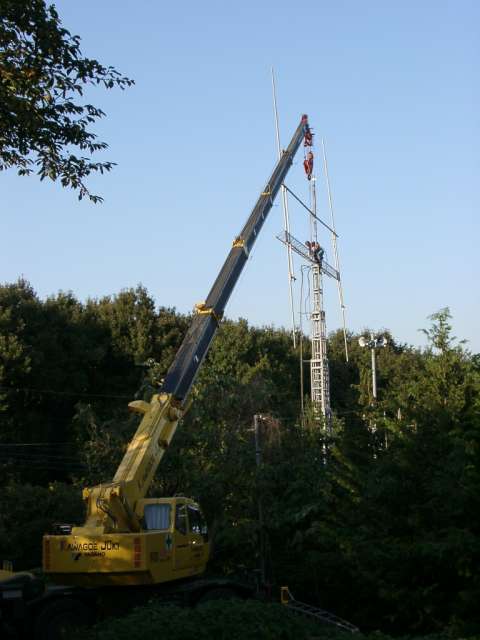

25tクレーンでアンテナ、タワーをつり上げ

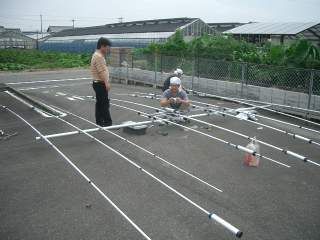

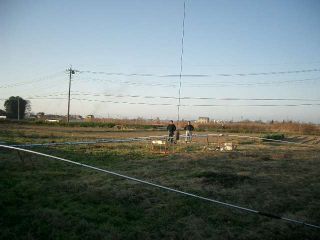

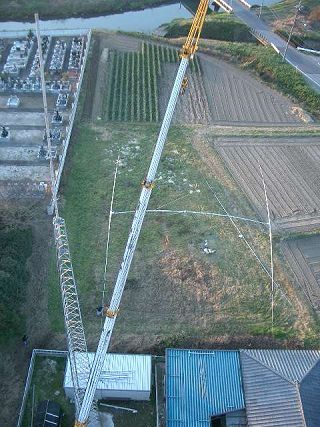

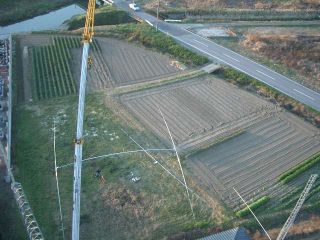

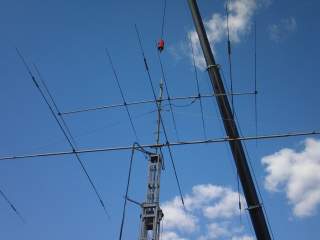

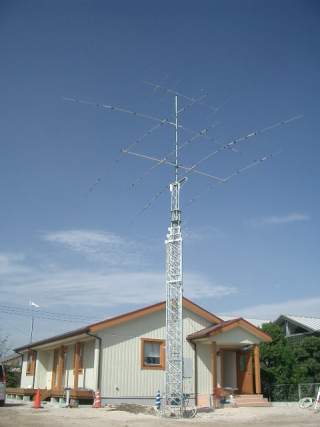

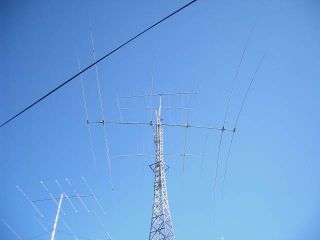

2007年11月 HF大型アンテナ3.5/3.8の3エレ・7の3エレ・10の3エレ複合アンテナ制作(当社)と工事

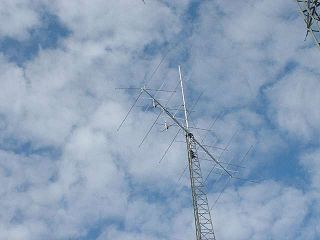

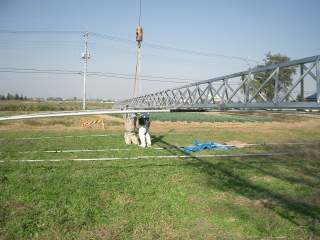

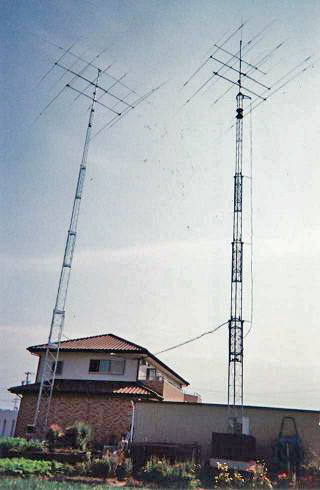

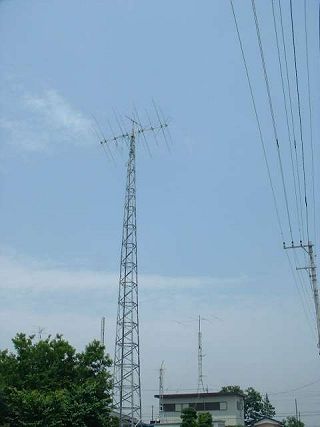

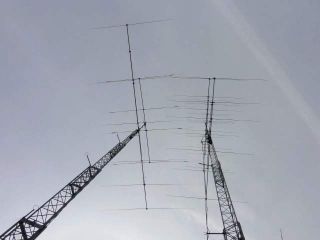

2008年7月 愛知32mタワー 整備と補強改修(当社) 立て直し工事 アンテナ取り付け 14/18MHz(ナガラ) 3.5/3.8MHz 3エレ

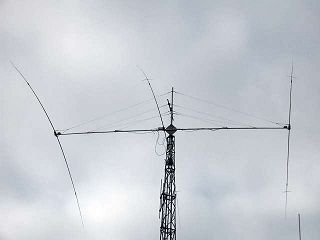

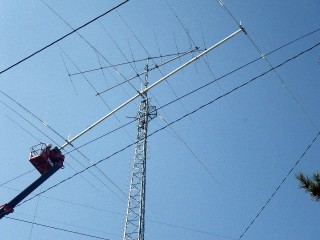

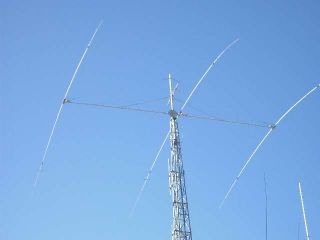

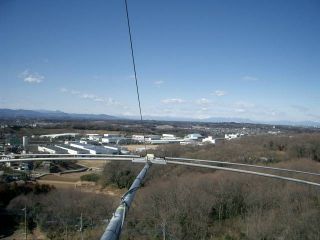

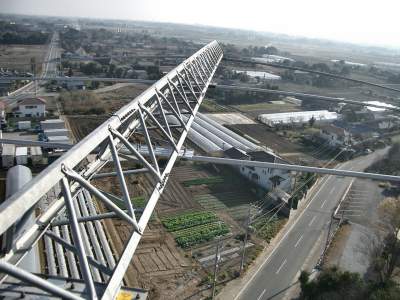

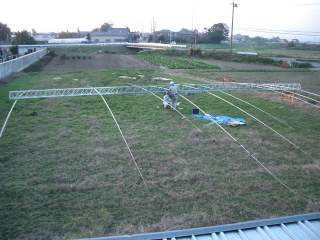

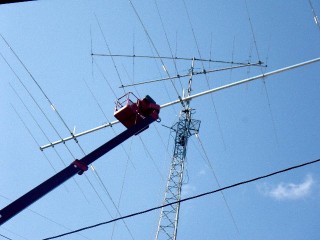

超大型の3.5/3.8MHz 3エレ八木アンテナ

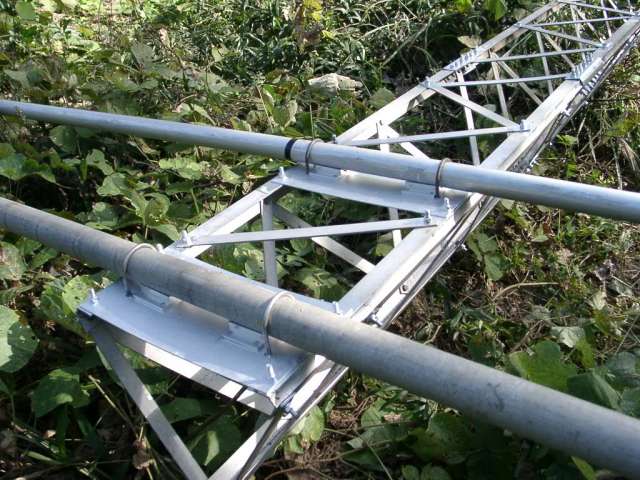

両バンドとも3エレで動作します。 当社オリジナル品 ブーム長18m ブーム径80ミリ

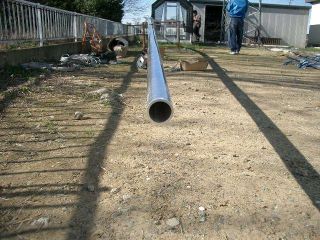

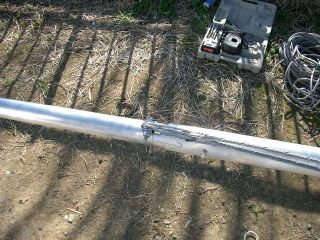

ブームパイプ先端は60ミリ 肉厚5ミリ

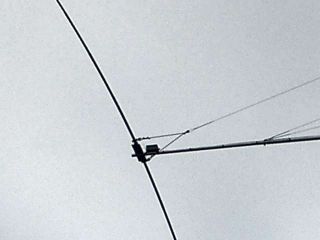

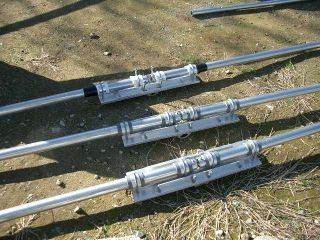

アンテナエレメントマウント部分 クリエートのCD78L 3本 3.5/3.8MHz切り替えのためブームより浮かしてあります

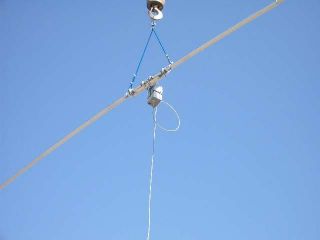

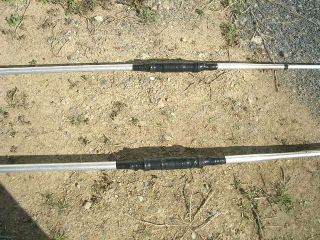

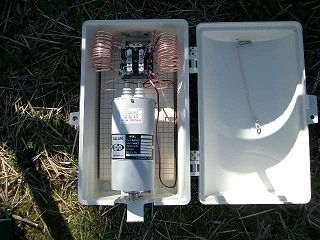

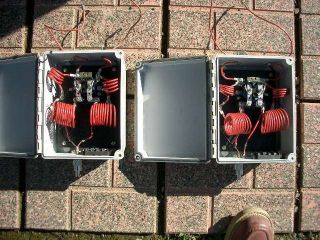

コイル部分 テフロン線にて加工 耐電力10KW

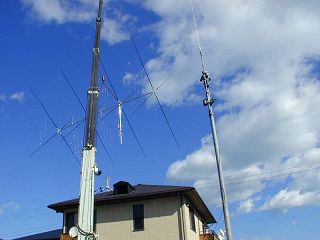

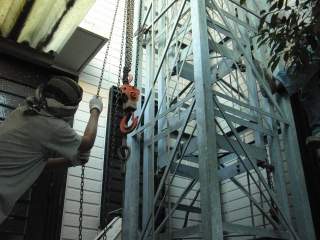

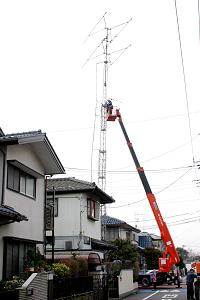

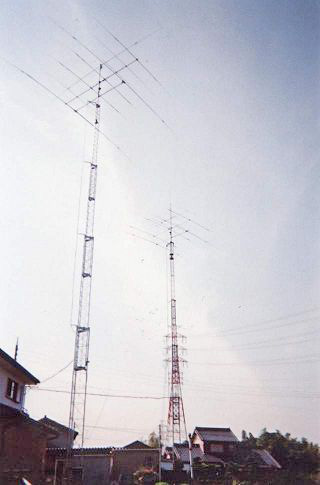

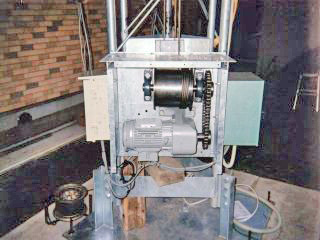

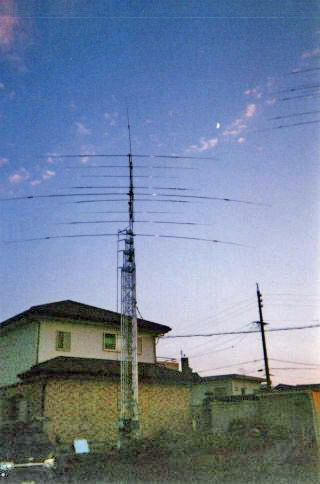

ラジオクラフトのCrank Up タワー工事例

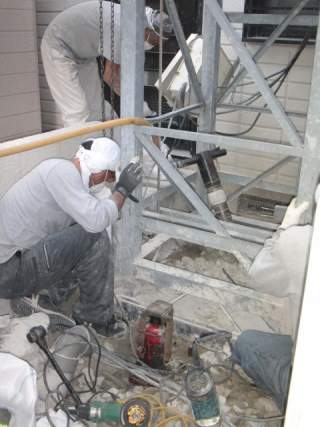

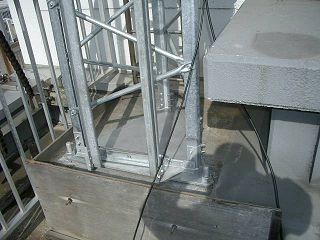

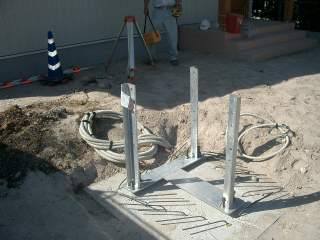

クランクアップタワーの基礎を利用してクリエート18Cを建柱した工事例です

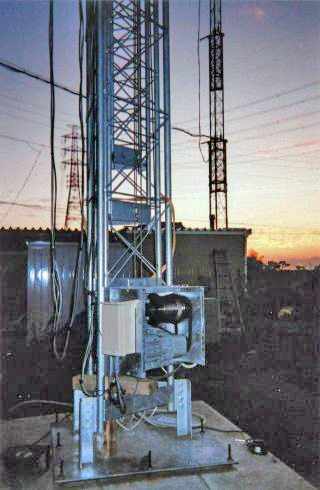

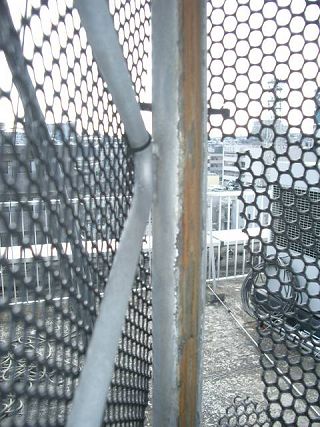

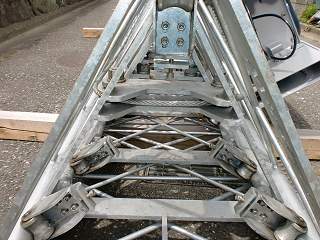

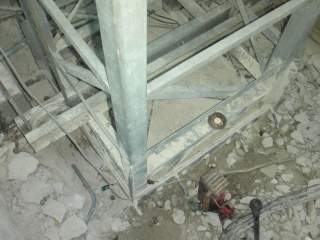

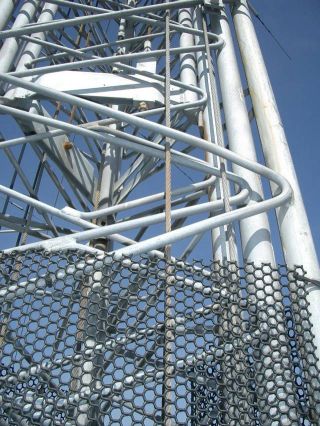

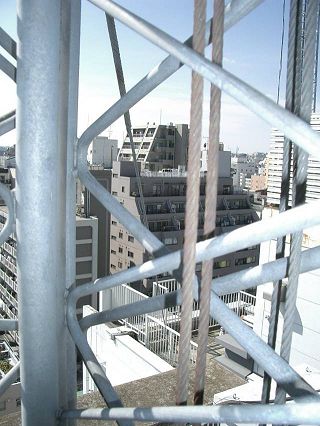

工事前のタワー 内側


工事前のタワー 手入れをしないと錆がひどくなります

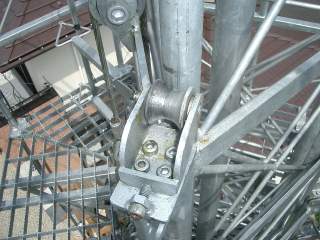

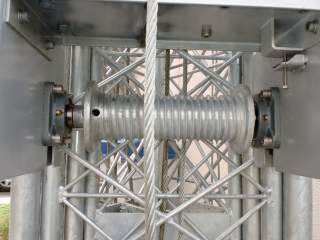

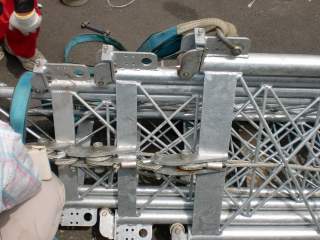

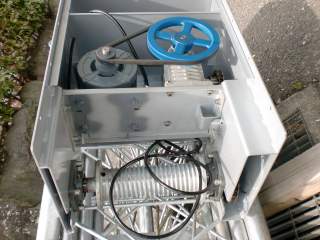

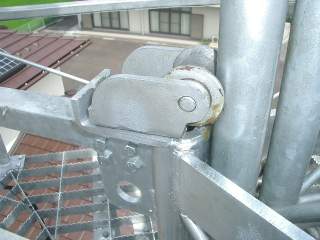

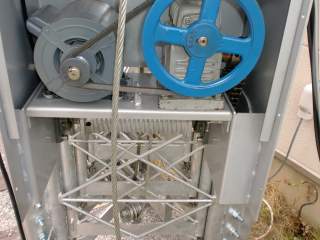

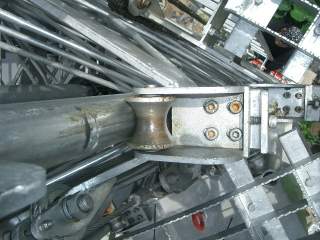

F社クランクのワイヤー グリスアップしないと錆て切れてしまう

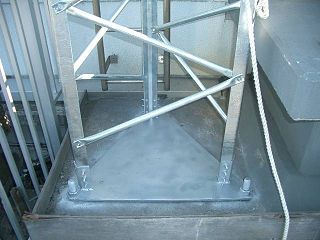

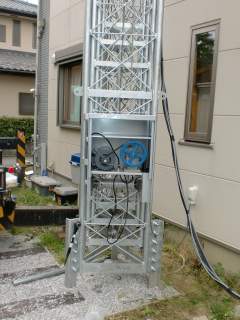

F社のクランクアップタワーの基礎を利用してクリエート18Cを建柱した状態


ワイヤーを使うクランクアップタワーはワイヤーの5年ごとの交換か ステンレスワイヤーに交換する事が必要です
ワイヤーや本体にグリスアップしたり点検をしないと最悪ワイヤーが切れて落下事故につながります。

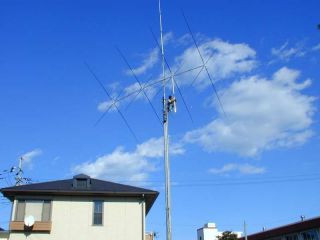

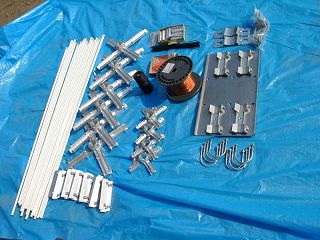

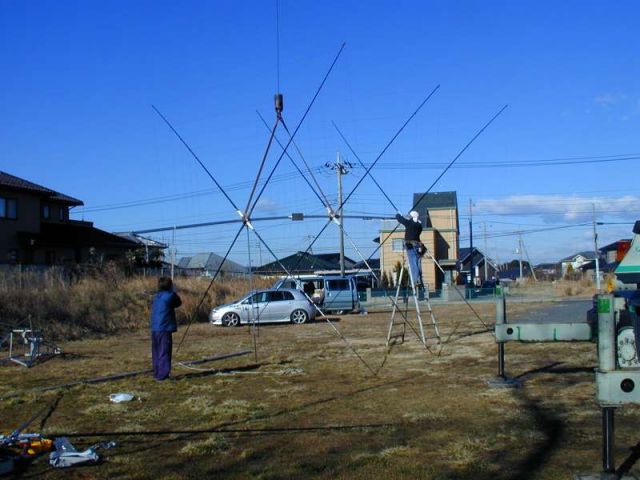

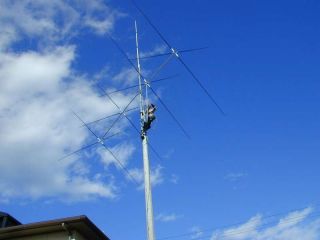

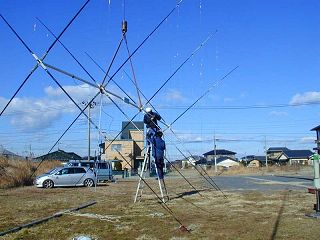

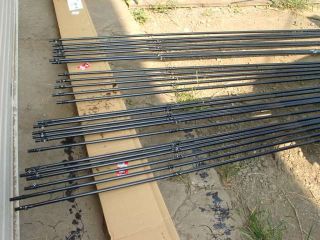

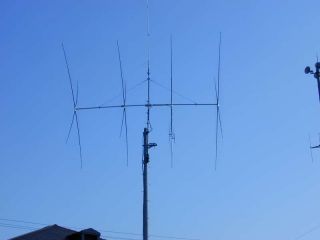

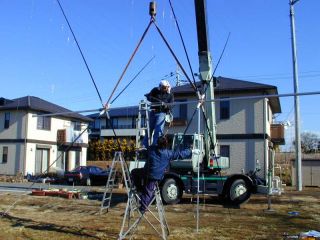

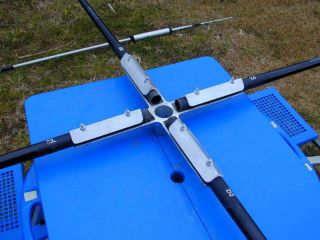

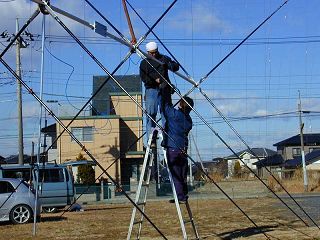

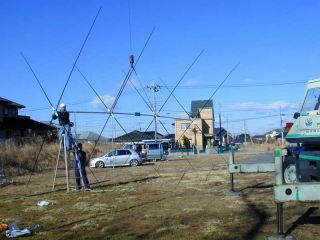

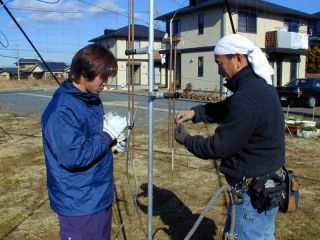

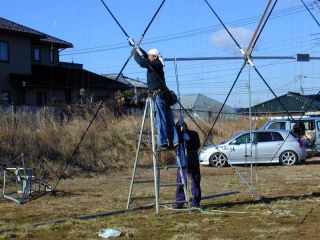

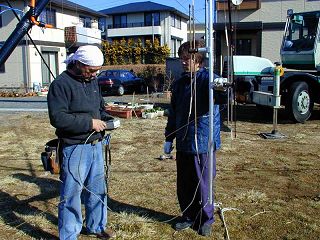

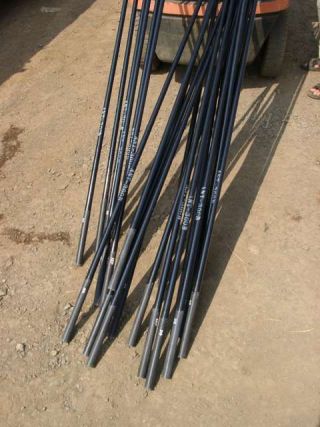

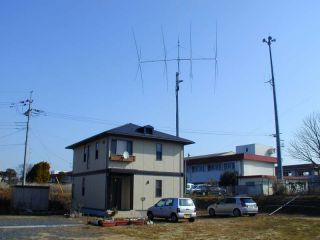

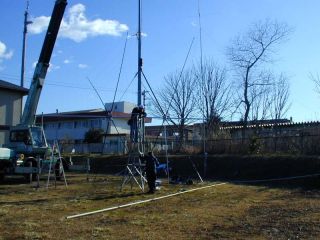

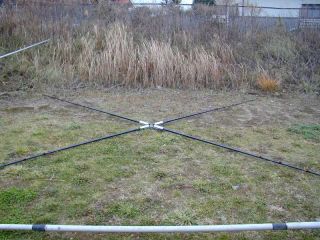

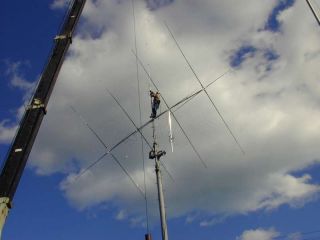

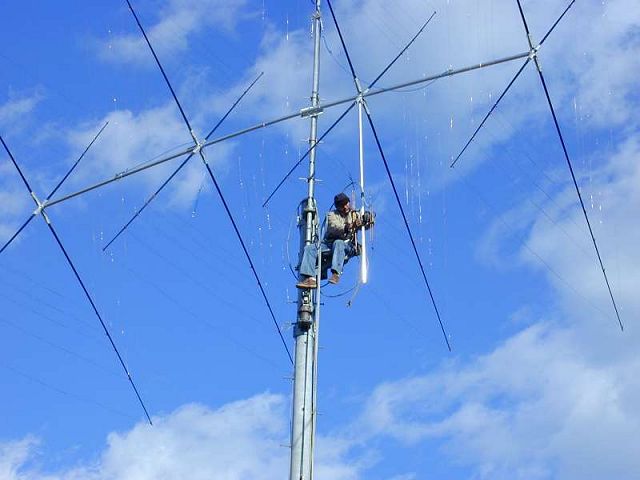

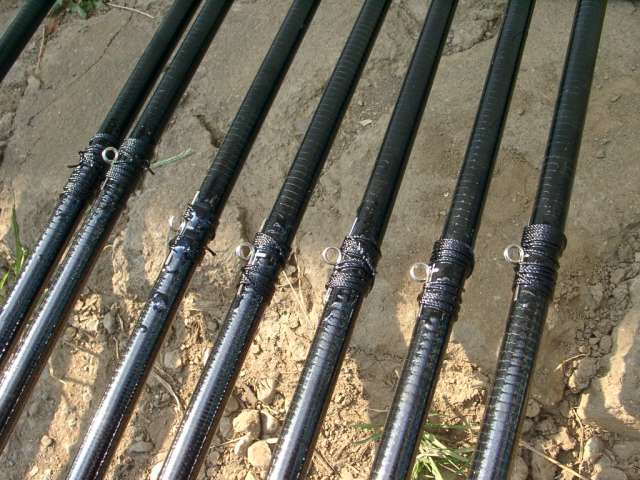

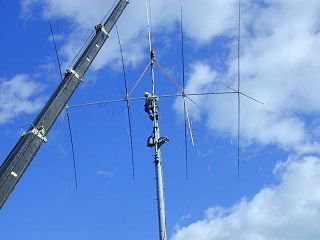

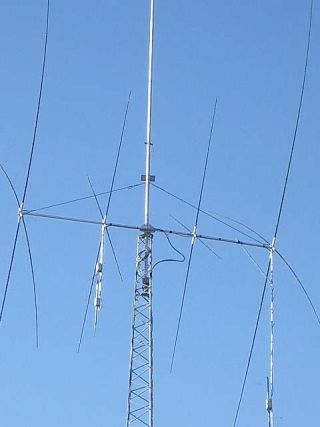

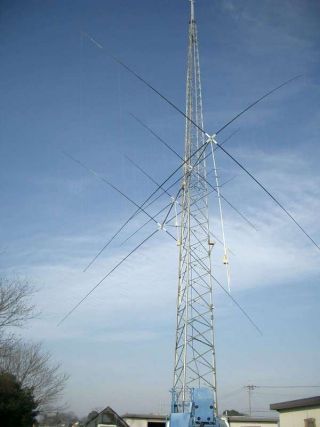

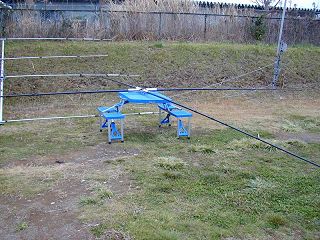

ラジオクラフトのキュピクカルクワッドアンテナ 工事例

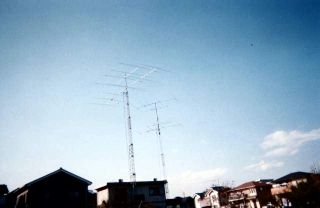

趣味(JR1CSA) 今までに使ったアンテナです 自作も有ります

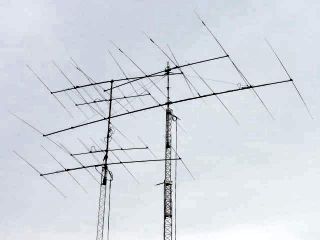

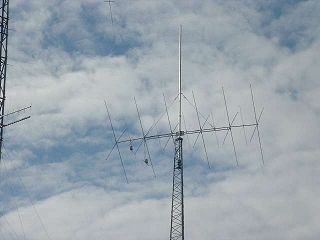

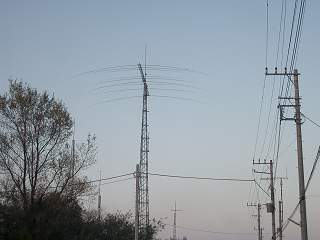

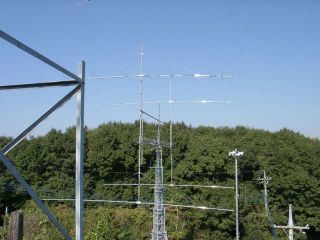

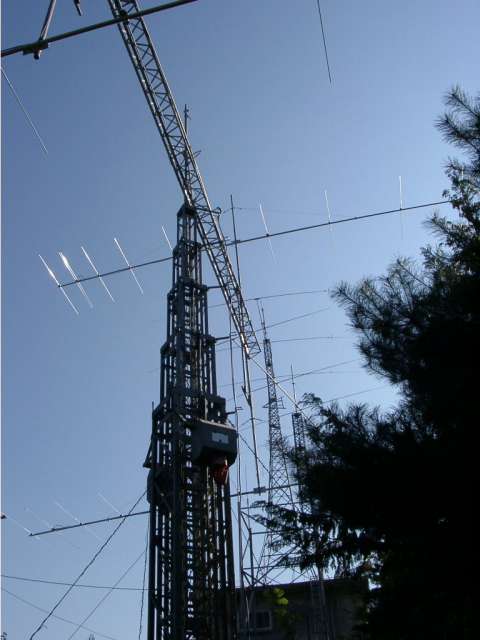

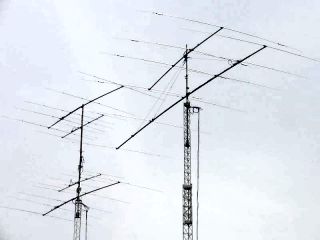

50MHz スタックアンテナ

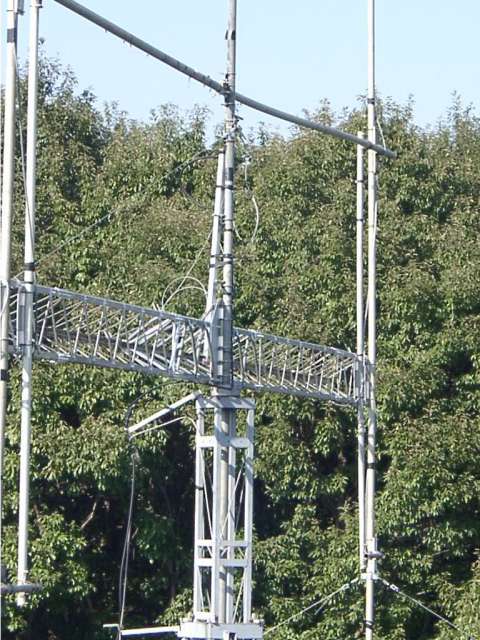

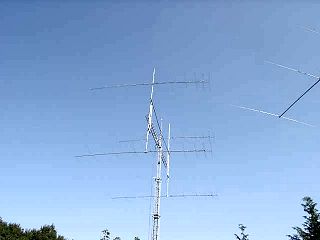

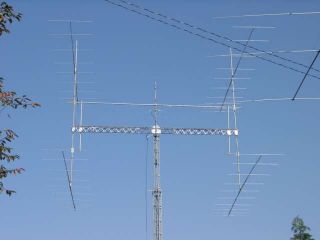

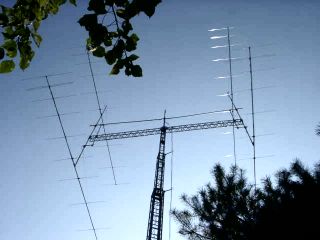

50MHz 2x2列
